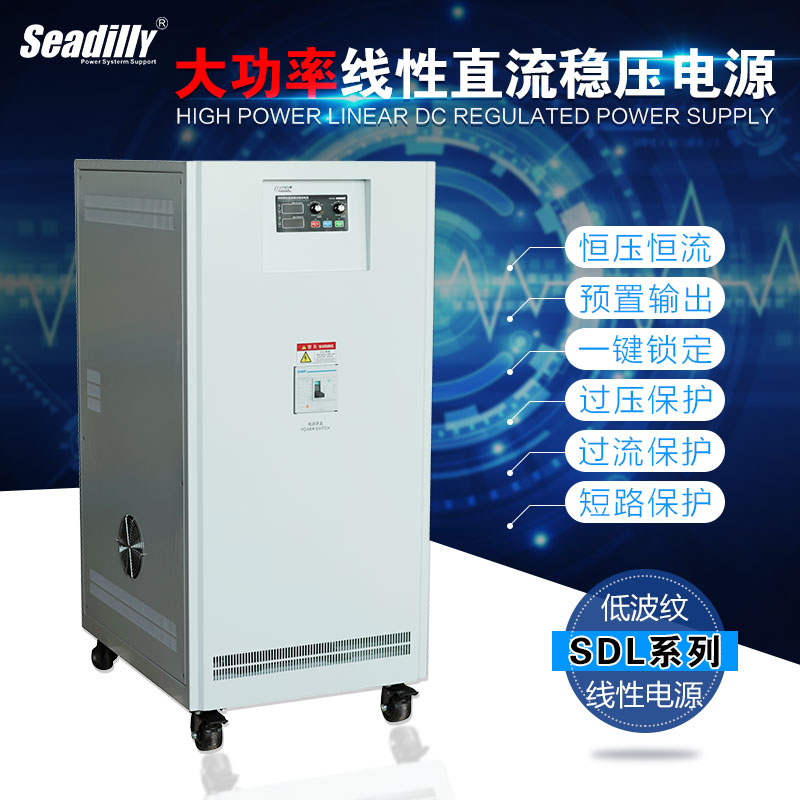

WYJ-線性大功率直流電源
產品概述
性能特點
性能參數
產品陣容
應用領域
資料下載
      WYJ-精密線性大功率直流穩壓穩流電源為三相輸入、大功率直流輸出的高精度電源,可達100kW。具有超高的準確性、高精確度、高穩定性等優良的電子特性,在生產線上可以提供大功率的超低紋波的直流電源,使產品性能更加完美。它具有完善的保護線路,更能滿足使用者簡單、方便的使用需求。與開關電源相比,它具有精度高,紋波小,無高頻輻射干擾,適用場合廣等優點。


	◆規格范圍: 近300種規格,輸出電壓0-1000V、輸出電流0-1000A、輸出功率0-100kW之內任選
◆恒壓恒流: 電壓電流值從零至額定值連續可調,恒壓恒流自動轉換
◆過壓保護: 電壓保護值0-110%額定值連續可調,電源輸出電壓超過電壓保護值時將跳閘保護
◆短路保護: 允許短路或短路開機,高壓電源不允許直接短路。
◆過載保護: 電源或負載出現故障,輸出電流超過額定值1.5倍時,電源跳閘保護
◆短路報警: 當輸出短路時,電源聲光報警(選配)
◆輸出顯示: 電壓、電流同時LED數碼管顯示(選配);

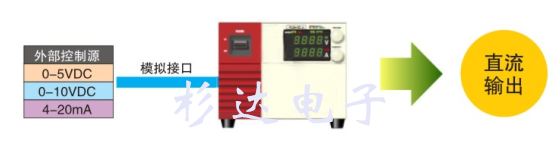

◆模擬信號接口:用戶可用0~5V或4~20mA信號控制電源的輸出電壓和電流(選配)
?
?
	 ?
?
|
						輸入電壓
					 |
						AC380V±10% ,3φ
					 |
|
						輸入頻率
					 |
						50Hz/60Hz±5%
					 |
|
						輸出電壓
					 |
						恒壓值范圍:0-V額定值,連續可調
					 |
|
						輸出電流
					 |
						恒流值范圍:0-A額定值,連續可調
					 |
|
						工作方式
					 |
						穩壓穩流狀態自動切換
					 |
|
						恒壓指示
					 |
						CV,綠色LED燈指示
					 |
|
						恒流指示
					 |
						CC,紅色LED燈指示
					 |
|
						穩壓精度
					 |
						源效應:≤0.1%額定值
					 |
|
						時漂:≤0.3%額定值
					 | |
|
						溫漂:≤0.04%額定值/℃
					 | |
|
						負載效應:≤0.3%
					 | |
|
						穩流精度
					 |
						源效應:≤0.1%額定值
					 |
|
						時漂:≤1%額定值
					 | |
|
						溫漂:≤0.04%額定值/℃
					 | |
|
						負載效應:≤0.3%額定值
					 | |
|
						輸出紋波
					 |
						穩壓時:≤0.1%額定值+10mV;
					 |
|
						穩流時:≤0.2%額定值+10mA
					 | |
|
						時飄
					 |
						≤0.3%額定值
					 |
|
						溫飄
					 |
						≤0.04%額定值/℃
					 |
|
						電壓/流設定
					 |
						十圈電位器(標配)
					 |
|
						顯示方式
					 |
						電壓電流表LED數碼管顯示(標配);
					 |
|
						電壓表為3位半或4位半LED數碼管顯示;
					 | |
|
						電流表為3位半或4位半LED數碼管顯示。
					 | |
|
						顯示分辨率
					 |
						電壓表0.1V,電流表0.1A???(不同規格電源顯示精度可能不一樣)
					 |
|
						LED:電壓表0.1-1V 電流表0.01-1A(注:不同規格電源顯示精度可能不一樣)
					 | |
|
						顯示誤差
					 |
						≤±1%±1個字(計量范圍5%~50%額定值)
					 |
|
						≤±0.5%±1個字(計量范圍50%~100%額定值)
					 | |
|
						過壓保護
					 |
						十圈電位器預設過壓保護值
					 |
|
						輸出極性
					 |
						正極(+) / 負極(-)
					 |
|
						智能化控制功能
					 |
						外控:由機器外部輸入模擬信號控制電壓電流的輸出,如外部輸入的標準0-5V、10V、4-20mA信號。(選配)
					 |
|
						短路保護
					 |
						允許短路,不允許高壓直接短路
					 |
|
						保護方式
					 |
						過壓、過流、過溫、缺相自動保護
					 |
|
						轉換效率
					 |
						≥90%
					 |
|
						冷卻系統
					 |
						風扇強制制冷
					 |
|
						工作方式
					 |
						長期滿負荷連續工作
					 |
|
						絕緣電阻
					 |
						≥20MΩ
					 |
|
						耐壓強度
					 |
						1500V?60S
					 |
|
						環境條件
					 |
						溫度-20℃-+45℃ 濕度≤80%
					 |











											輸出電流




											0~15V系列




											0~30V系列






											規格型號 / 功率




											尺寸




											規格型號 / 功率




											尺寸






											0~300A




											WYJ-15300




											4500W




											460×680×1305




											WYJ-30300




											9000W




											460×680×1305






											0~500A




											WYJ-15500




											7500W




											640×740×1305




											WYJ-30500




											15000W




											640×740×1305







						?






										輸出電流




										0~50V系列




										0~60V系列






										規格型號 / 功率




										尺寸




										規格型號 / 功率




										尺寸






										0~200A




										WYJ-50200




										10000W




										460×680×1305




										WYJ-60200




										12000W




										460×680×1305






										0~300A




										WYJ-50300




										15000W




										460×680×1305




										WYJ-60300




										18000W




										460×680×1305






										0~500A




										WYJ-50500




										25000W




										640×740×1305




										WYJ-60500




										30000W




										640×740×1305






						?






										輸出電流




										0~100V系列




										0~120V系列






										規格型號 / 功率




										尺寸




										規格型號 / 功率




										尺寸






										0~200A




										WYJ-100200




										20000W




										460×680×1305




										WYJ-120200




										24000W




										460×680×1305






										0~300A




										WYJ-100300




										30000W




										640×740×1305




										WYJ-120300




										36000W




										640×740×1305






						?






										輸出電流




										0~150V系列




										0~200V系列






										規格型號 / 功率




										尺寸




										規格型號 / 功率




										尺寸






										0~100A




										WYJ-150100




										15000W




										403×630×955




										WYJ-200100




										20000W




										460×680×1305






										0~150A




										WYJ-150150




										22500W




										460×680×1305




										WYJ-200150




										30000W




										460×680×1305

















						輸出


						電流




						0~600V系列




						輸出


						電流




						0~1000V系列






						規格型號 / 功率




						尺寸




						規格型號 / 功率




						尺寸






						0~50A




						WYJ-60050




						3KW




						460×680×1305




						0~10A




						WYJ-100010




						1KW




						403×630×955






		【注釋1】以上機器尺寸為寬×深×高mm。
【注釋2】輸出電壓及電流可根據要求定做。


      |

						?


						?


						?

 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
						輸出

						電流
					 |
						0~600V系列
					 |
						輸出

						電流
					 |
						0~1000V系列
					 | ||||
|
						規格型號 / 功率
					 |
						尺寸
					 |
						規格型號 / 功率
					 |
						尺寸
					 | ||||
|
						0~50A
					 |
						WYJ-60050
					 |
						3KW
					 |
						460×680×1305
					 |
						0~10A
					 |
						WYJ-100010
					 |
						1KW
					 |
						403×630×955
					 |
		【注釋1】以上機器尺寸為寬×深×高mm。
【注釋2】輸出電壓及電流可根據要求定做。



		◆鋁箔、導針化成、腐蝕,鉭電解賦能(實驗室用)、電解電容器老練;
◆直流電機檢測、老化;電動車電機檢測、老化;
◆電阻器、繼電器、斷路器、電動工具、直流音響、馬達等電子器件檢測、老化,例行試驗;
◆汽車電容的老化測試;
◆整機老化測試、逆變器的老化測試;
◆各種燈絲、鎢絲、鉭絲老化測試;
◆各種直流加速器、回旋加速器供電;
◆其它一切需要使用直流電源的場合。
